Technische Beschreibung des Umrüstsatzes

Der MaxiCrown Umrüstsatz kann in die meisten Typen von Kronenkorken-Verschließern und von anderen Verschließmaschinen mit einer Produktionsleistung bis 60.000 Flaschen pro Stunde installiert werden. Unsere Referenzen umfassen mehr als 100 Installationen des MaxiCrown Umrüstsatzes. Unsere Kunden bestätigen, dass dieselbe Zuverlässigkeit und Effizienz wie bei Kronenkorken gegeben ist.

Der Umrüstsatz ist so konzipiert, dass er verschiedene Typen von Ring-Pull-Verschlüssen wie MaxiCrown, Ring Crown und Rip Cap der Größen 26, 33, 38 und 42 mm effizient verarbeiten kann. Der MaxiCrown Umrüstsatz wurde sorgfältig an den neuen MaxiCrown Verschlussmit Aluminiumkappe und Ring aus PE (in Japan "Maxi-PGC" genannt) angepasst, um eine optimale Verschlussqualität zu gewährleisten. Die Verschließmaschinen werden von uns ( MaxiCrown Sealing Machines AB in Schweden) hergestellt und geliefert, d.h. von Technikern mit vielen Jahren Erfahrung in dieser speziellen Verschließtechnik.

Maxi Crown			Rip Cap		RingCrown	MaxiCap
26 mm	33 mm	38 mm	26 mm	42 mm	26 mm	26 mm

Der Umrüstsatz kann entweder in vorhandene Füllanlagen installiert werden oder in neue Verschließmaschinen in Zusammenarbeit mit dem aktuellen Hersteller der Füllanlage.

Eine optimale Flexibilität und einen effizienten Betrieb der Füllanlage erzielt man durch Installation des MaxiCrown Umrüstsatzes in eine separate Verschließeinheit, um sowohl Glasflaschen mit Kronenkorken als auch Glas- und Kunststoffflaschen mit dem MaxiCrown Ring-Pull-Verschluss verschließen zu können.

Da wir uns auf Maxi Crown Verschließmaschinen spezialisiert haben und eine große Erfahrung in dieser Verschließtechnik besitzen, können wir unseren Kunden wettbewerbsfähige Preise und erprobte Qualität anbieten.

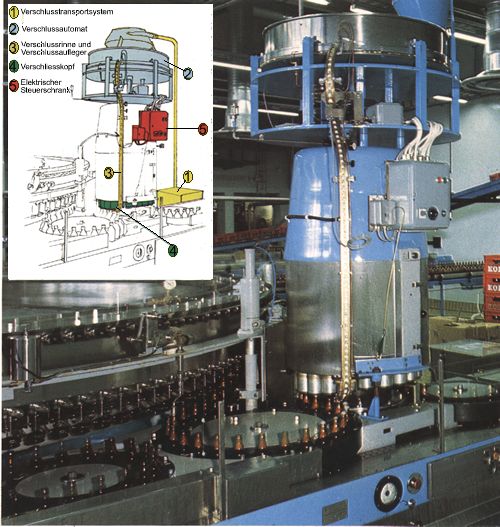

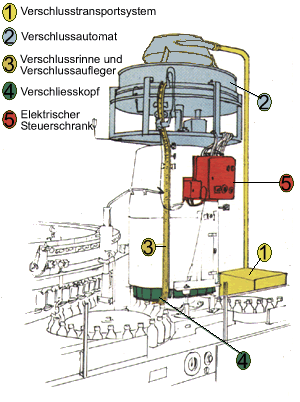

Komponenten des Umrüstsatzes

1. Verschlusstransportsystem
Die Verschlüsse werden in einen Verschlussbehälter gefüllt und von dort mit Hilfe von Luft durch ein Rohrsystem dem Verschlussautomaten zugeführt.

2. Verschlussautomat
Der Verschlussautomat befindet sich unmittelbar über der Verschliessmaschine oder über dem Kronenkorken-Verschlussautomat. Je nach der verlangten Produktionsleistung können Verschlussautomaten unterschiedlicher Größe geliefert werden.

3. Verschlussrinne und Verschlussaufleger
Nachdem die Verschlüsse im Verschlussautomaten richtig orientiert wurden, werden sie mit nach hinten gerichtetem Ring über den Verschlussauslass der Verschlussrinne zugeführt. In der Verschlussrinne sollen sich immer Verschlüsse befinden. Die am Verschlussaufleger vorbeilaufenden Flaschen nehmen mit der Flaschenmündung einen Verschluss auf.

4. Verschließkopf
Durch den auf den Verschließkopf angepassten Druck wird der Verschluss auf der Flaschenmündung befestigt. Während der Anfangsphase des Verschließvorgangs wird der Maxi Crown Verschluss durch den Innenstempel auf der Flaschenmündung gehalten und im Kopf zentriert. Durch die abschließende Abwärtsbewegung des Verschließkopfs wird der Rand des Verschlusses eingepresst und auf der Flaschenmündung befestigt. Der Verschluss schließt sich fest unter dem Mündungsring und gewährleistet, dass die Flasche gut und zuverlässig verschlossen ist. Die Verschließköpfe können problemlos auf die vorhandenen Verschließelemente montiert werden. Auf Nachfrage sind Austauschköpfe als Ersatz während der Reparatur oder Reinigung erhältlich.

5. Elektrischer Steuerschrank
Die elektrische Steueranlage ist mit der Haupt-PLC der Füllanlage integriert und stoppt bei Vorliegen einer relevanten Fehlfunktion die Füll- und Verschließmaschinen automatisch. Sensoren kontrollieren und koordinieren die Zuführung der Verschlüsse. Die elektrische Steueranlage ist in einen Hauptschaltschrank und eine Steuertafel mit Edelstahlgehäuse eingebaut.

Verschlussrinne und Verschlussaufleger

Verschlussautomat	Verschließkopf für Glasflaschen	Verschließkopf für Kunststoffflaschen	Elektrische Steuerung - Hauptschaltschrank	Elektrische Steuerung - Steuertafel

Verschliesseigenschaften

Produktionsleistung
Der MaxiCrown Umrüstsatz gewährleistet dieselbe Produktionsgeschwindigkeit und dieselbe Zuverlässigkeit wie normale Kronenkorken-Verschließer. Bei zahlreichen Installation wurde der MaxiCrown Umrüstsatz mit einer Produktionsleistung von 60.000 Flaschen/Stunde gefahren. Wir erproben zurzeit einige Verbesserung, die eine Erhöhung der maximalen Produktionsleistung auf 70.000 Flaschen/Stunde erlauben.

Hohe Effizienz
Brauereien, die Gelegenheit hatten, beide Systeme miteinander zu vergleichen, haben festgestellt, dass die Produktionseffizienz beim Anbringen von MaxiCrown Verschlüssen mit dem Umrüstsatz identisch ist mit der beim Anbringen von Kronenkorken mit Standard-Kronenkorken-Verschließern.

Frühes Auflegen
Beim Maxi Crown Umrüstsatz wird der Verschluss lange vor dem Eintritt in die Verschließmaschine auf die Flaschenmündung aufgelegt. Dies garantiert den Schutz des Flascheninhalts gegen das Eindringen von Verunreinigungen während des kritischen Moments, in dem der Verschließkopf auf die Flasche abgesenkt wird.

Kunststoffflaschen
Der Umrüstsatz wurde für die Verarbeitung von Einweg- und Mehrweg-Kunststoffflaschen aus PET und PEN angepasst. Das Verschließen erfolgt mit speziellen Verschließköpfen, bei denen der Kopfdruck auf die Flaschen weniger als 15 kg beträgt. Der MaxiCrown Verschluss wird vorsichtig unter dem Mündungsring eingepresst, ohne dass die Kunststoffmündung beschädigt wird, wie es hingegen beim Anbringen von Kronenkorken vorkommen kann. Beim Verschließen von Kunststoffflaschen mit den MaxiCrown Verschlüssen kann eine Produktionsleistung von 42.000 bis 45.000 Flaschen/Stunde erreicht werden - allerdings wird die Produktionsleistung durch die Zuführung der Kunststoffflaschen begrenzt und nicht durch den MaxiCrown Umrüstsatz!

Kohlendioxid-Durchlässigkeitsprüfung
Die Ergebnisse der Kurzzeit- und Dauer-Kohlendioxid-Durchlässigkeitsprüfungen liegen ohne Ausnahme innerhalb der von den DIN-Normen für Kronenkorken festgelegten Werte. Der Maxi Crown Verschluss eignet sich außerdem für die Tunnelpasteurisation.

Installation und Service

MaxiCrown stellt die folgenden Handbücher bereit:

• Technisches Handbuch, Ersatzteilkatalog und Wartungshandbuch.
• Betriebsanleitung.
• Handbuch der elektrischen Steuerung.

Die Installation erfolgt nach Wunsch des Kunden

• bei der Füllvorrichtung von vorhandenen Anlagen oder
• in Zusammenarbeit mit dem Hersteller der aktuellen Verschliessmaschine in dessen Werk.

Die meisten Ersatzteile werden auf Lager gehalten. Die detaillierten technischen Handbücher stellen alle für die vorbeugende und planmäßige Wartung erforderlichen Informationen bereit. Auf Anfrage steht unser Wartungsdienst zu den jeweilig aktuellen Bedingungen für Sie zur Verfügung.

Labor-Verschließmaschinen.
MaxiCrown stellt Brauereien handliche Labor-Verschließmaschinen für interne Tests zur Verfügung. Die Labor-Maschinen können erworben oder vorübergehend ausgeliehen werden.

Referenzen

Eine Liste der Installationen finden Sie unter unseren Referenzen.
